Máquinas de ensamblar 130 RBER, 130 SBER - _standard-co-es1 (CB)
Montaje cuidadoso, también con neumáticos de sección baja
Secuencia automática
Integración opcional con cadenas de producción

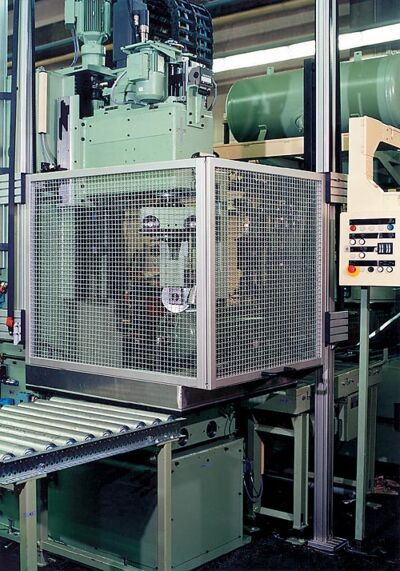

Diseño

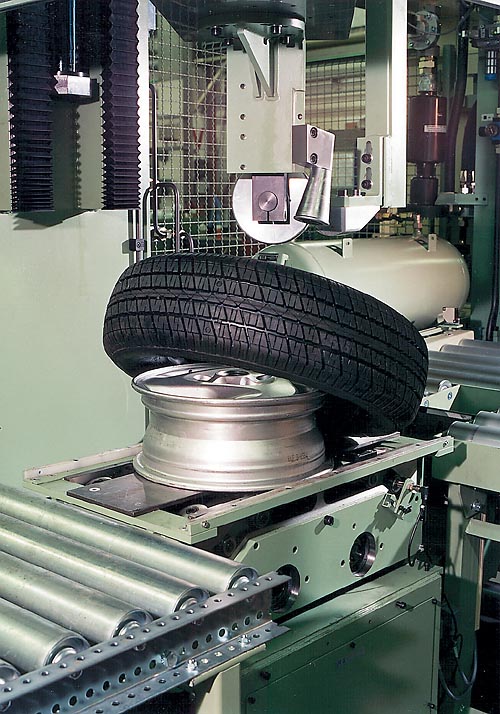

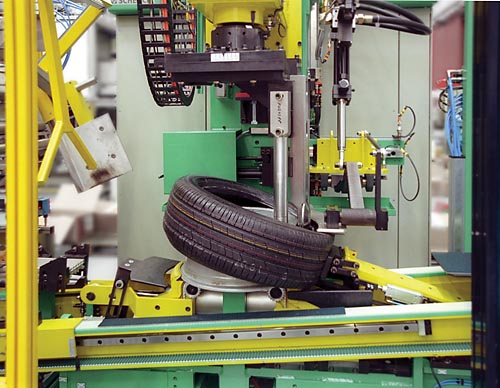

Máquina de estación simple con ciclo completamente automático, carga y descarga de forma manual o mediante un equipo de transferencia. El alojamiento soldado de la máquina contiene el dispositivo de centrado y fijación de la llanta, cabeza de montaje de un brazo con tope del reborde y rodillo presor, combinación de accionamiento para rotación y elevación, empujador de neumáticos y dispositivo presor de neumáticos.
Ajuste automático de la cabeza de montaje para varias anchuras de neumáticos y reajuste manual del diámetro de la llanta. Posibilidad opcional de reajuste totalmente automático.
Diseño
Ámbito de aplicación
Montaje automático de neumáticos sin cámara de vehículos de pasajeros con perfil normal, bajo o super-bajo en llantas de acero o aluminio de varias dimensiones.

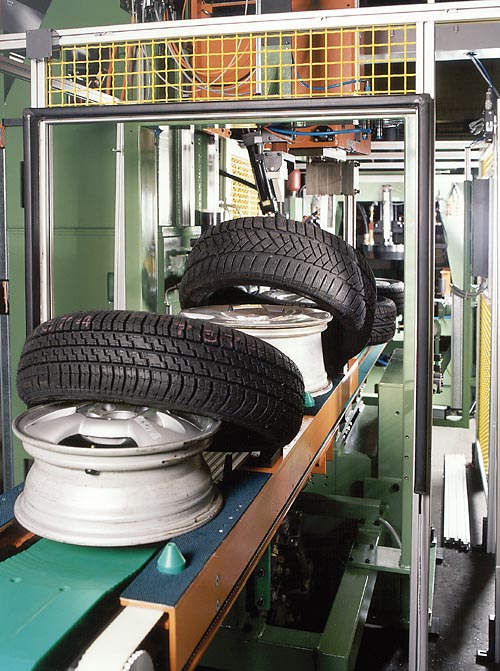

Aplicación de las máquinas en la producción de volumen medio. Posibilidad de conexión de la máquina con la estación previa de lubricación y superposición (130 SBER), así como inflado subsiguiente del neumático y equilibradora de ruedas.
Carga y descarga de forma manual o mediante un sistema opcional de transferencia.
Datos técnicos
Sinopsis de datos técnicos
130 RBER
130 SBER
131 SBER
Transporte integrado
•
•
Rueda completa
Peso, máx.
[kg]
40
40
40
Anchura total
[mm]
120 - 300
120 - 350
120 - 350
Diámetro exterior, neumático
[mm]
550 - 750
560 - 900
560 - 900
Diámetro, llanta
[Zoll]
13 -15
13 - 18
14 - 19 / 15 - 20
Anchura gubia
[Zoll]
3,5 - 6,0
3,0 - 12,0
3,0 - 12,0
Máquina
Anchura A 2)
[mm]
4100
5100
5100
Profundidad B 2)
[mm]
3500
3500
3500
Altura C 2)
[mm]
3300
3300
3300
Montaje separado de las gubias
•
•
Tiempo de ciclo 1)
[s]
16 - 18
12 - 15
12 - 15
Producción 1)
[St./h]
200 - 225
240 - 300
240 - 300
Presión del aire
[kPa]
600
600
600
Consumo de aire
[m3/h]
25
25
25
Consumo de energía
[kVA]
15
30
30
Máquina básica
Nº pedido
R0570100.01
R0570300.01
R0570400.01
Opciones
Ajuste automático del diámetro
Nº pedido
B. p.
B. p.
-
Lector de código de barras
Nº pedido
-
R0570302.01
R0570402.01
Torno de rueda
Nº pedido
R0570103.01
R0570303.01
R0570403.01
Equipo transportador
Nº pedido
B. p.
B. p.
B. p.
1) En función del diseño del neumático y del método de montaje
2) Datos no vinculantes, en función del equipo respectivo suministrado
3) Transferencia de los datos del neumático y la rueda a la línea
4) Necesario para una base de caída intensa
B. p. Bajo petición
